Структура за вграждане (за гипсокартонена конструкция)

AM1101/1200 Sádromodul Slim

Информация за продукта

Информация за продукта

Технически спецификации

Връзка за вода отзад или отгоре чрез отвори за закрепване	G1/2 "
Работен диапазон за налягане на водата	0,05 – 1,6 MPa
Препоръчителен диапазон за налягане на водата	0,3 – 0,5 MPa
Настройката по подразбиране за голям измиване	6 l
Настройката по подразбиране за малък измиване	3 l
Хигиенен резерв:	3 l
Обем на водата в казанчето	9 l
Тест за натоварване	400 kg

Приложение

За окачена тоалетна

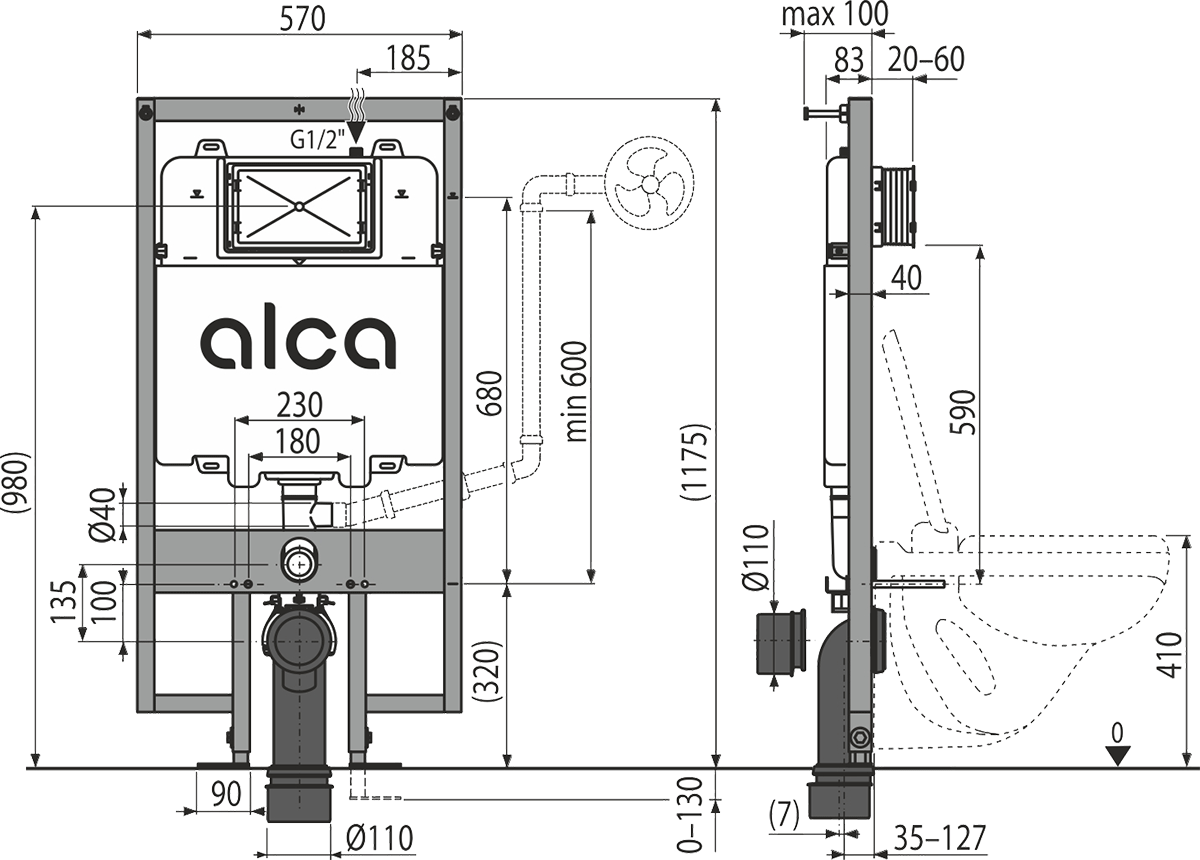

За монтиране пред опорна стена или в конструкция от гипсокартон, дълбочината на монтаж е само 84 мм
За дебелина на пода 0–100 мм
За монтаж на окачени тоалетни чинии със свързваща стъпка от 180 мм или 230 мм

Характеристики

Видими маркировки както за изравняване, така и за централната линия
Ъглов кран с възможност за свързване към тръбната система Mepla
Рамката позволява за инсталирането към отделна достатъчно здрава преграда от гипсокартон, пред носещата стена
Инсталираният модул е покрит с гипсокартонен панел и няма нужда от допълнителни фиксиращи или анкерни елементи
Състава на изолацията от полистирол предотвратява образуването на конденз по повърхността на резервоара и намалява вибрациите от казанчето в строителната конструкция
Двойно промиване, независимо регулируемо с хигиенен резерв

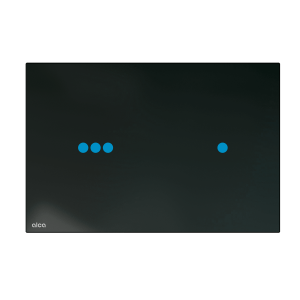

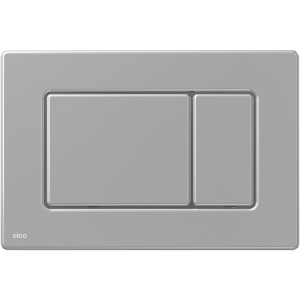

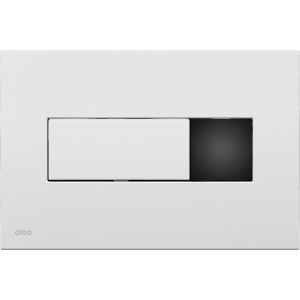

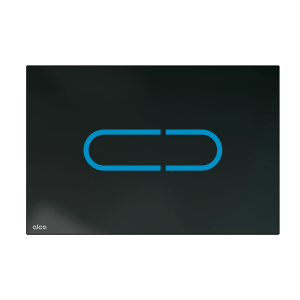

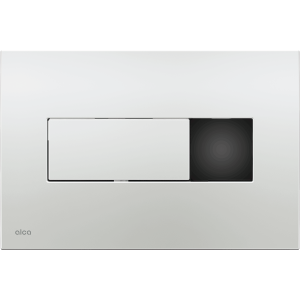

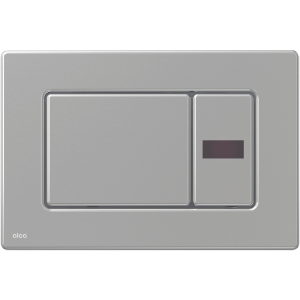

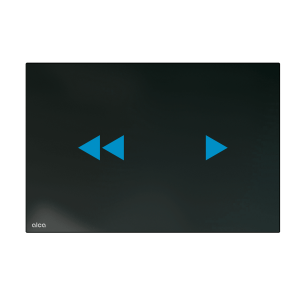

Съвместими с всички бутони ALCA
Работа по поддръжката без да се използват никакви инструменти
Водоснабдяване отзад / отгоре
Казанчето е направено от едно парче, като по този начин осигурява 100% непропускливост
Капакът за сервизно отваряне улеснява сглобяването и предотвратява проникването на влага и примеси
Дълбочина на монтаж, регулируема от 20–60 мм
Инсталационна дълбочина 84 мм
Регулируеми телескопични крачета, обхват 0–100 мм
Материал на рамката: прахово боядисан метал

Норми

EN 14124, EN 14055

Логистична информация

Количество (опаковка)	1 бр
Количество (палет)	15 бр
Размери (брой)	1210×140×590 MM
Размери (опаковка)	1210×590×140 MM
Тегло (брой)	16,0926 кг
Тегло (опаковка)	16,0926 кг
Тегло {палет}	261,389 кг

Обхват на доставката

Казанче с пълнещ и изпразващ механизъм
Самоносеща се рамка
Navoj 1/2" za priključak vode sa integrisanim ugaonim ventilom 1/2"–3/8"
Комплект за фиксиране: винт Ø8 × 60 - 8 бр., Дюбел Ø12 - 8 бр
Комплект елементи за фиксиране на тоалетна керамика: шпилка М12 - 2 бр., Шайби - 4 бр., Капак - 2 бр., Гайка - 2 бр., Протектор за резби - 2 бр.
Колянно съединение SLIM HT 90/90/110
Входящо уплътнение, PP изход, опаковъчно уплътнение
Дренажно уплътнение, PP съединител, уплътнение на съединителя
Комплект крайни капачки за защита на свързващите отвори по време на инсталацията на системата
Капакът от 2 части на сервизния отвор е лесно регулируем

Резервни части

M0005-ND	Water supply ring A100
M0021-ND	Inlet sealing (WC systems)
M0023-ND	Wrapping seal 45×58×25 (WC systems)
M0028-ND	Coupler sealing (WC systems)
M0080-ND	Sleeve cover for WC systems
M0243-ND	Nut for angle valve bracket
M903-ND	Threaded rods + accessories
M916-ND	Fixation set
M958-ND	Cover with mechanism for WC systems Slim
M961-ND	Set for exchange of inlet fill valve - Slim
MN0082-ND	Spacer for WC cistern Slim
MN0091-ND	Frame sleeve for WC systems
MN0092C-ND	Frame for WC system sleeve
MN0116-ND	Pipe with O-ring for WC systems Slim
MS0018C-ND	Fill valve bracket for WC systems Slim
MS0025-ND	Waste pipe holder for WC systems - SLIM
MS0028-ND	Elbow Slim, bottom
MS0031-ND	Reduction SLIM
N0150-ND	Spacer for inlet fill valve – Slim
P165-ND	Angle valve with bracket and nut
P211-ND	Shut valve Schell replacement kit
