Структура за вграждане (за гипсокартонена конструкция)

AM101/850W

Водна връзкаG1/2 "
Работен диапазон за налягане на водата0,05 – 1,6 MPa
Препоръчителен диапазон за налягане на водата0,3 – 0,5 MPa
Голямо измиване3,5 – 6 l
Малко измиване2 – 4 l
Настройката по подразбиране за голям измиване4 l
Настройката по подразбиране за малък измиване2 l
Хигиенен резерв:3 l
Обем на водата в казанчето9 l
Тест за натоварване400 kg
  • За окачена тоалетна
  • За монтиране пред опорна стена или към конструкция от гипсокартон
  • За монтаж в дървени конструкции
  • За дебелина на стената или пода от 0–200 mm
  • За монтаж на окачени тоалетни чинии със свързваща стъпка от 180 мм или 230 мм
  • Регулируеми анкерни крачета и пружинна заключваща система, с обхват 0–200 мм
  • Плъзгащият държач на релсата за коляното за отпадни води може да бъде настроен на осем позиции между 0–93 мм
  • Ъглов кран с възможност за свързване към тръбната система Mepla
  • Конструкцията на рамката позволява захващанетп за отделна повърхност от гипсокартон или пред масивна стена или странично захващане към дървени рамки
  • Инсталираният модул е покрит с гипсокартонен панел и няма нужда от допълнителни фиксиращи или анкерни елементи
  • Състава на изолацията от полистирол предотвратява образуването на конденз по повърхността на резервоара и намалява вибрациите от казанчето в строителната конструкция
  • Подготвен за свързване на скоба с адаптер DG 1/2” за тоалетна с биде
  • Крепежите на казанчето към рамката са изработени от двукомпонентен материал, който изолира предаването на вибрации към сградата
  • Възможност за накланяне на казанчето за по- лесен монтаж в дървени конструкции и мобилни къщи
  • Двойно промиване, независимо регулируемо с хигиенен резерв
  • Подходящ за монтаж с дистанционно или сензорно промиване
  • Kompatibilno sa svim Alca tipkama za ispiranje, osim senzorskih tipki za ispiranje i NIGHT LIGHT
  • Работа по поддръжката без да се използват никакви инструменти
  • Водоснабдяване отзад / горно / странично / вътрешно
  • Казанчето е направено от едно парче, като по този начин осигурява 100% непропускливост
  • Капакът за сервизно отваряне улеснява сглобяването и предотвратява проникването на влага и примеси
  • Дълбочина на монтаж, регулируема от 20–95 мм
  • Инсталационна дълбочина 1125 мм
  • Материал на рамката: прахово боядисан метал
  • EN 14124, EN 14055
Количество (опаковка) 1 бр
Количество (палет) 15 бр

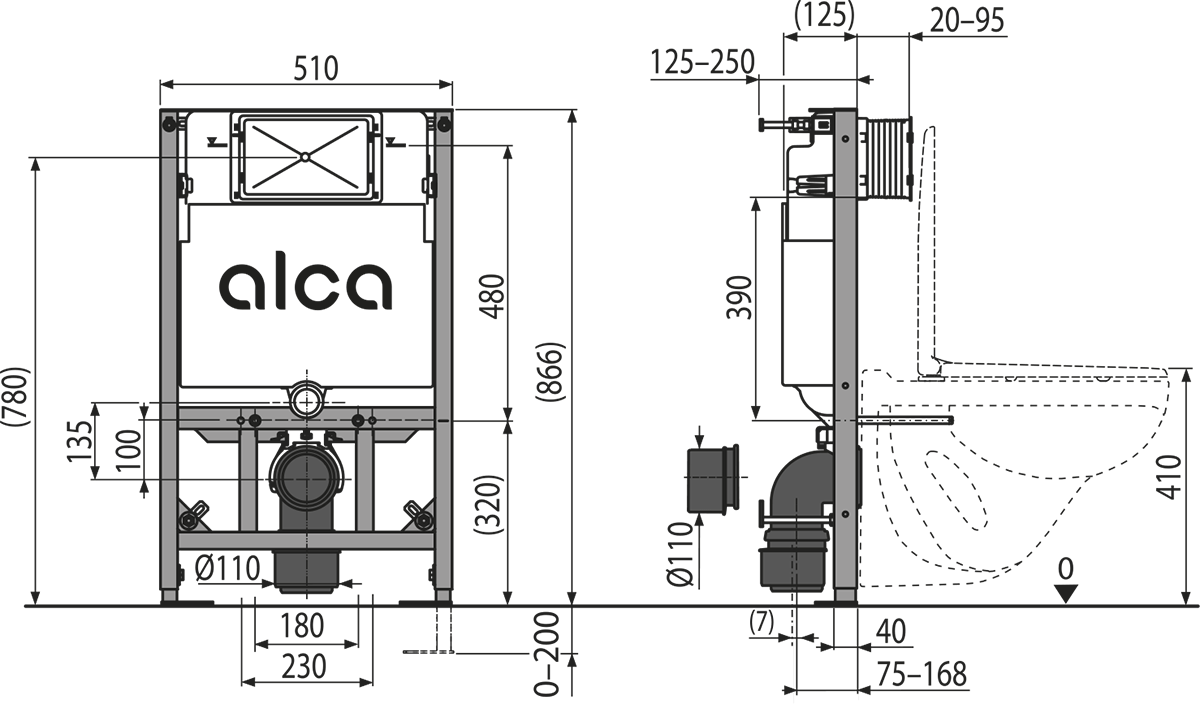

Размери (брой) 1130×145×520 MM
Размери (опаковка) 1130×520×145 MM
Тегло (брой) 14,0995 кг
Тегло (опаковка) 14,0995 кг
Тегло {палет} 231,4925 кг
  • Казанче с пълнещ и изпразващ механизъм
  • Самоносеща се рамка
  • Navoj 1/2" za priključak vode sa integrisanim ugaonim ventilom 1/2"–3/8"
  • Комплект за фиксиране: винт Ø8 × 60 - 4 бр, дюбел Ø12 - 4 бр
  • Комплект елементи за фиксиране на тоалетна керамика: шпилка М12 - 2 бр., Шайби - 4 бр., Капак - 2 бр., Гайка - 2 бр., Протектор за резби - 2 бр.
  • Колянно съединение HT 90/90 полиетилен, PE-HD
  • Редукция HT 90/110 полиетилен, PE-HD
  • Входящо уплътнение, PP изход, опаковъчно уплътнение
  • Дренажно уплътнение, PP съединител, уплътнение на съединителя
  • Комплект крайни капачки за защита на свързващите отвори по време на инсталацията на системата
  • Капакът от 2 части на сервизния отвор е лесно регулируем
M0005-NDWater supply ring A100
P167-NDAngle valve with T-piece
P168-NDAngle valve holder set
